普通窗、轉角窗、扇形窗,最全的門窗測量方法!
門窗是家居空間的重要組成部分。除了通風作用外,門窗也能起到意想不到的裝飾效果,讓整個房屋風格迥異。但是你知道嗎?在裝修過程中,門窗的安裝好壞將直接影響著日后家居生活的安全與舒適度?,F(xiàn)在,就讓我們一起來看看系統門窗的專業施工方法和安裝標準吧!
?門窗洞口測量
門窗洞口尺寸的測量為門窗的設計制作提供基礎數據,最終關系到門窗安裝效果與質量保證。按洞口類型,門窗洞口的測量可分為普通洞口測量和異型洞口測量。

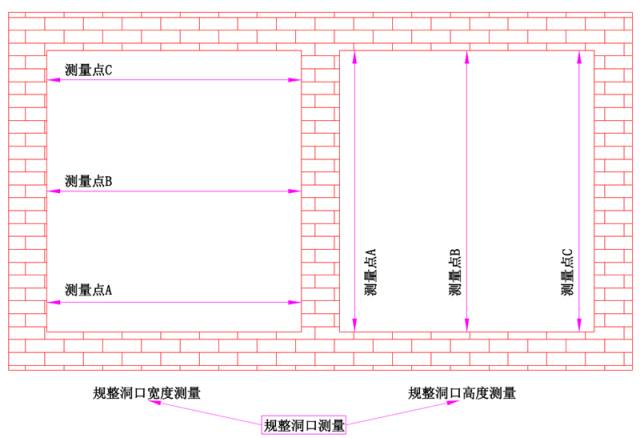

1.普通洞口的測量
門窗洞口尺寸主要是測量門洞的高度、寬度以及左右兩邊門窗的進出位置。由于墻體不平或不直等原因,實際測量經常會出現“取點位置不同,測量結果不同”的現象。所以大家在測量時要注意多點測量,結合實際情況測出準確數據。

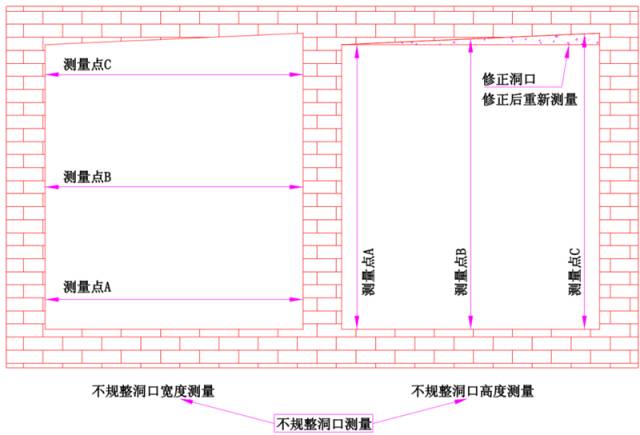

實際操作應以門窗在洞口內安裝橫平豎直為基準。由于洞口在施工中存在水平和垂直偏差,因此在測量時需用卷尺、吊線錘等工具找出洞口的最小水平寬度和最小垂直高度;至少記錄3個測量點,并取最小值為準,對于不規則或者偏差嚴重的洞口則需要對洞口進行修整,
洞口修整完畢后再重新測量。
洞口測量點的選取盡可能是較為平整的面,有明顯凸點或者凹點會嚴重影響測量結果。

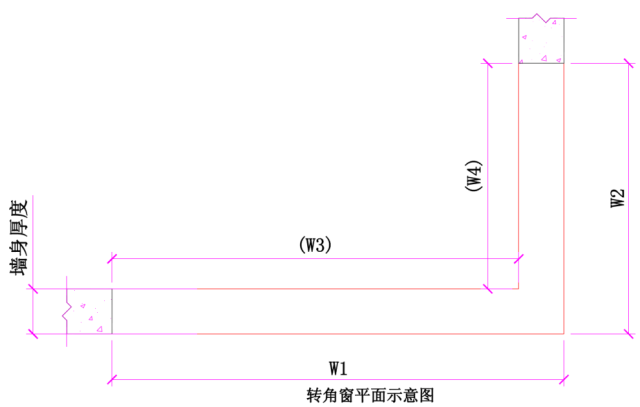

2.轉角窗的測量
測量轉角窗洞口時,高度測量跟常規洞口基本一致,但在測量外沿寬度(W1\W2)與內沿寬度(W3\W4)時,則有明顯的區別。一般來說,測量寬度都以外沿尺寸為準:正面測量時,量出陽臺頂面外側轉角至外側墻體的距離,記錄為W1;側面測量時,同樣量出陽臺頂面外側轉
角至外側墻體的距離,記錄為W2;測量出W1、W2寬度后,還必須測量窗臺或者墻身的厚度。因?yàn)閴ι淼暮穸扰c產品系列的選用以及準確的產品安裝位置都會影響成品的寬度尺寸。

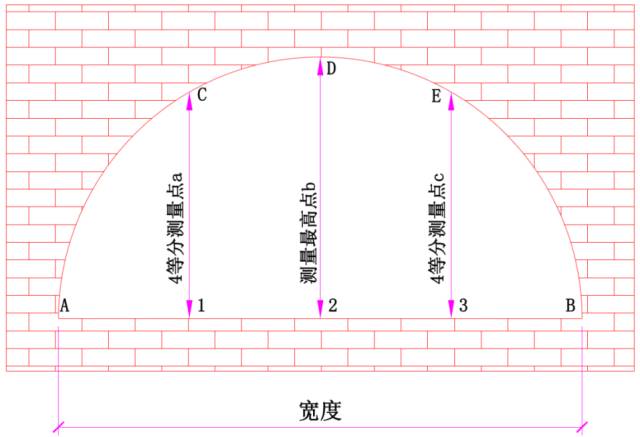

3.弧形窗的測量
如圖,先測出弦長和弧高,然后把弦長分成若干份。在AB 上標出對應點1、2、3, 先測出A1、A2、A3 的尺寸,再測出C1、D2、E3的尺寸(測量過程中一定要保證C1、D2、E3 與AB 垂直)。記錄好幾組測量數據后,在電腦或者圖紙上描圖,根據測量的C、D、E點,用圓滑的
曲線描繪出弧形的洞口尺寸,弦長分成的等分越多,描繪出來的洞口尺寸越準確(除上述方法外,也可以用紙皮套在洞口上畫線,畫出洞口的輪廓,再從紙皮上測量相應的尺寸)。
